Z-Square PLC Gateway v1.0

让不同品牌的PLC，快速接入半导体工厂的SECS/GEM通信标准

一、产品定位

网关位于PLC与EAP之间：

左侧（设备侧） ：对接西门子、三菱、欧姆龙、罗克韦尔等18个品牌PLC，走各品牌原生协议。

右侧（工厂侧） ：对接EAP/MES系统，走SECS/GEM标准协议（HSMS + SECS-II + GEM）。

一个网关应用/盒子，完成双向协议翻译与数据映射。

二、支持的PLC品牌

18个主流品牌，50+种协议：

西门子、三菱、欧姆龙、罗克韦尔、倍福、汇川、台达、施耐德、基恩士、松下、富士、GE、永宏、信捷、安川、横河、麦格米特、丰田。

老设备只有串口？同样支持（RS-232/RS-485接入）。

三、硬件规格

可参考 Z-Square PLC 网关产品解决方案

四、功能界面（展示）

以下为网关运行时的核心界面，覆盖日常操作与监控的全部功能。

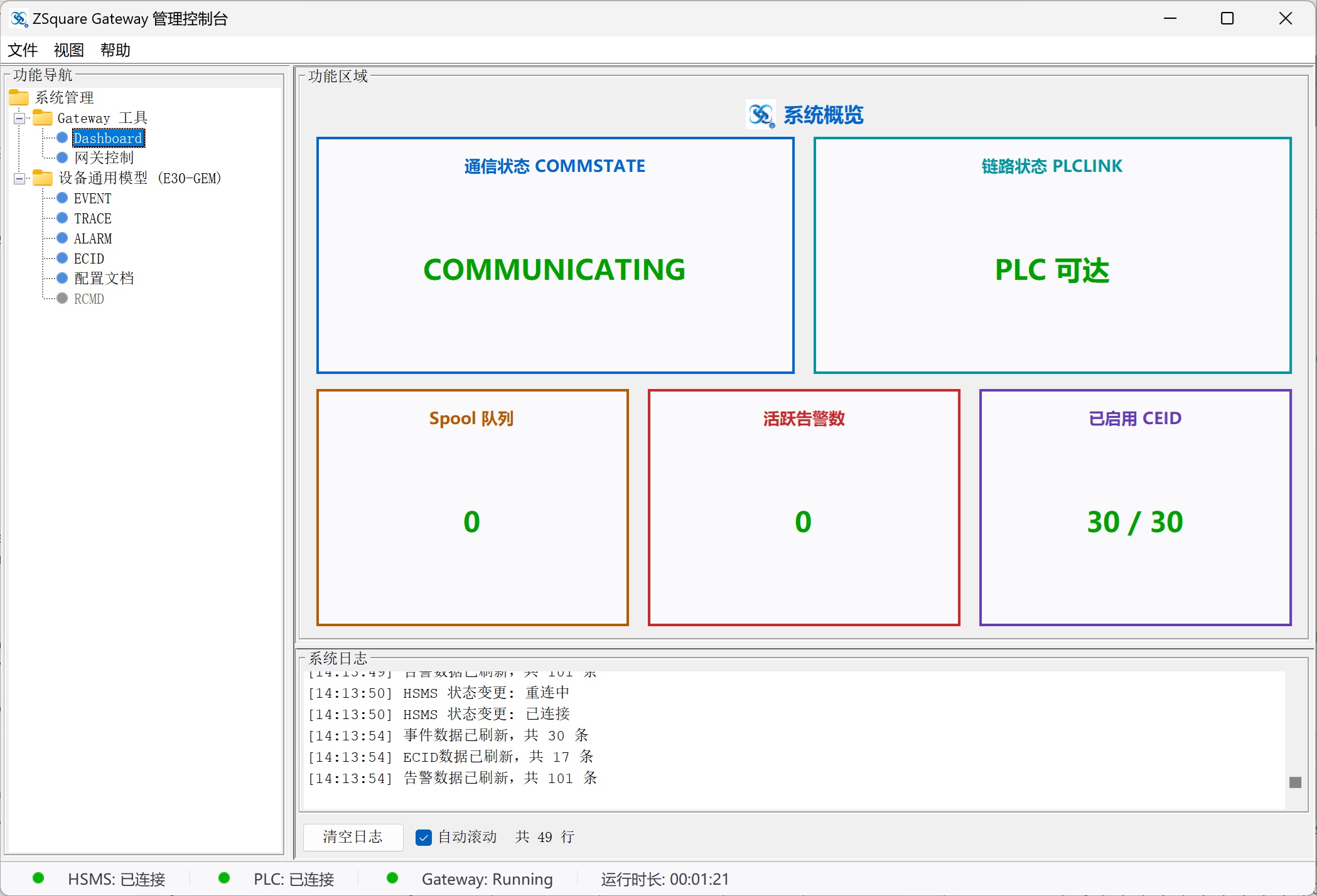

4.1 看板（Dashboard）

网关整体运行状态一览：

• 当前通信状态（与PLC是否连通 / 与EAP是否连通）
• 实时消息收发统计
• 最近告警数量、事件激活数量、Spooling数量展示。
• 系统运行时间

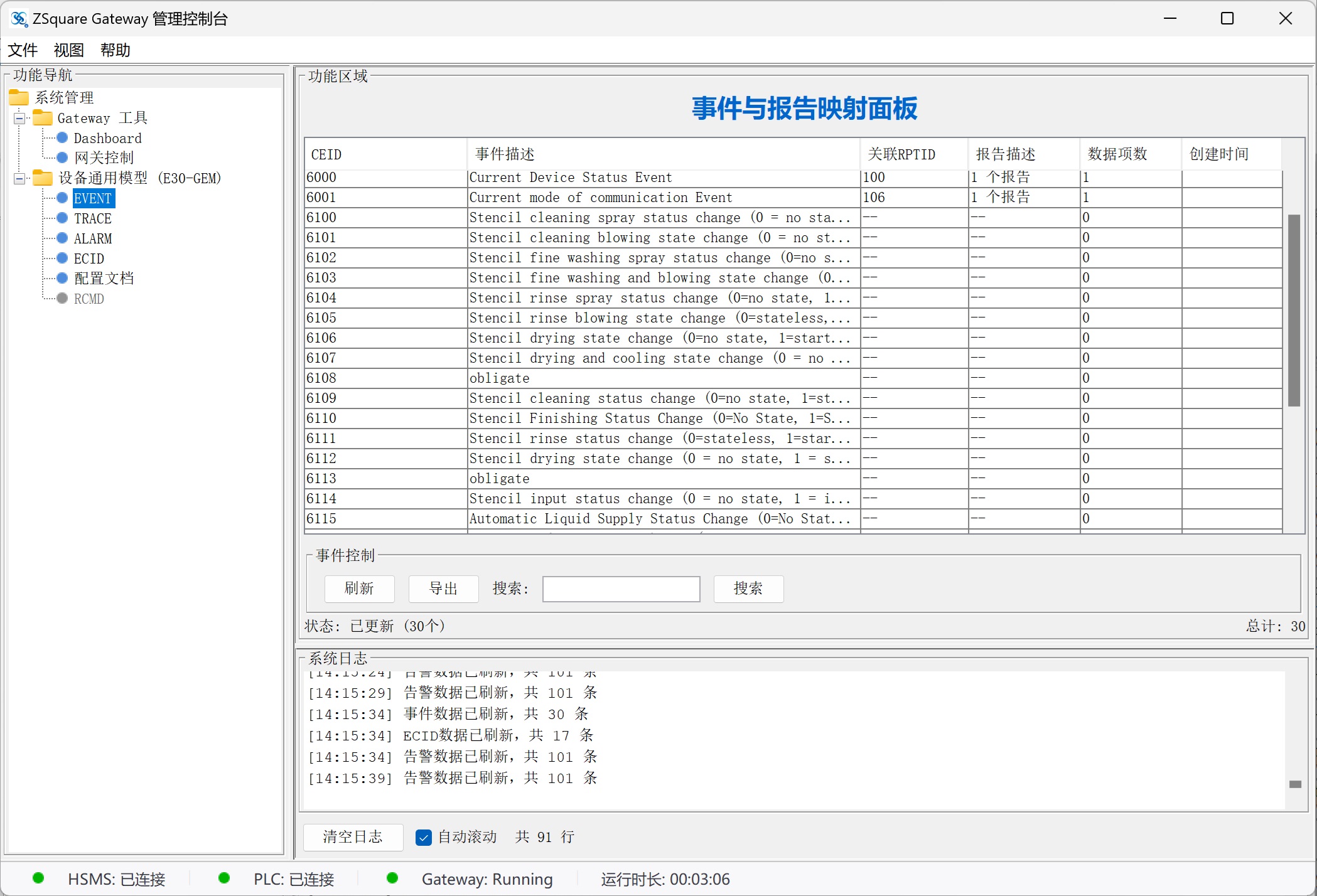

4.2 事件（Event / CEID）

设备主动上报的事件列表：

• 事件ID（CEID）及名称
• 触发时间
• 关联数据（温度/压力/时间等）
• 上报状态（已上报/待上报）

（此处放事件列表截图）

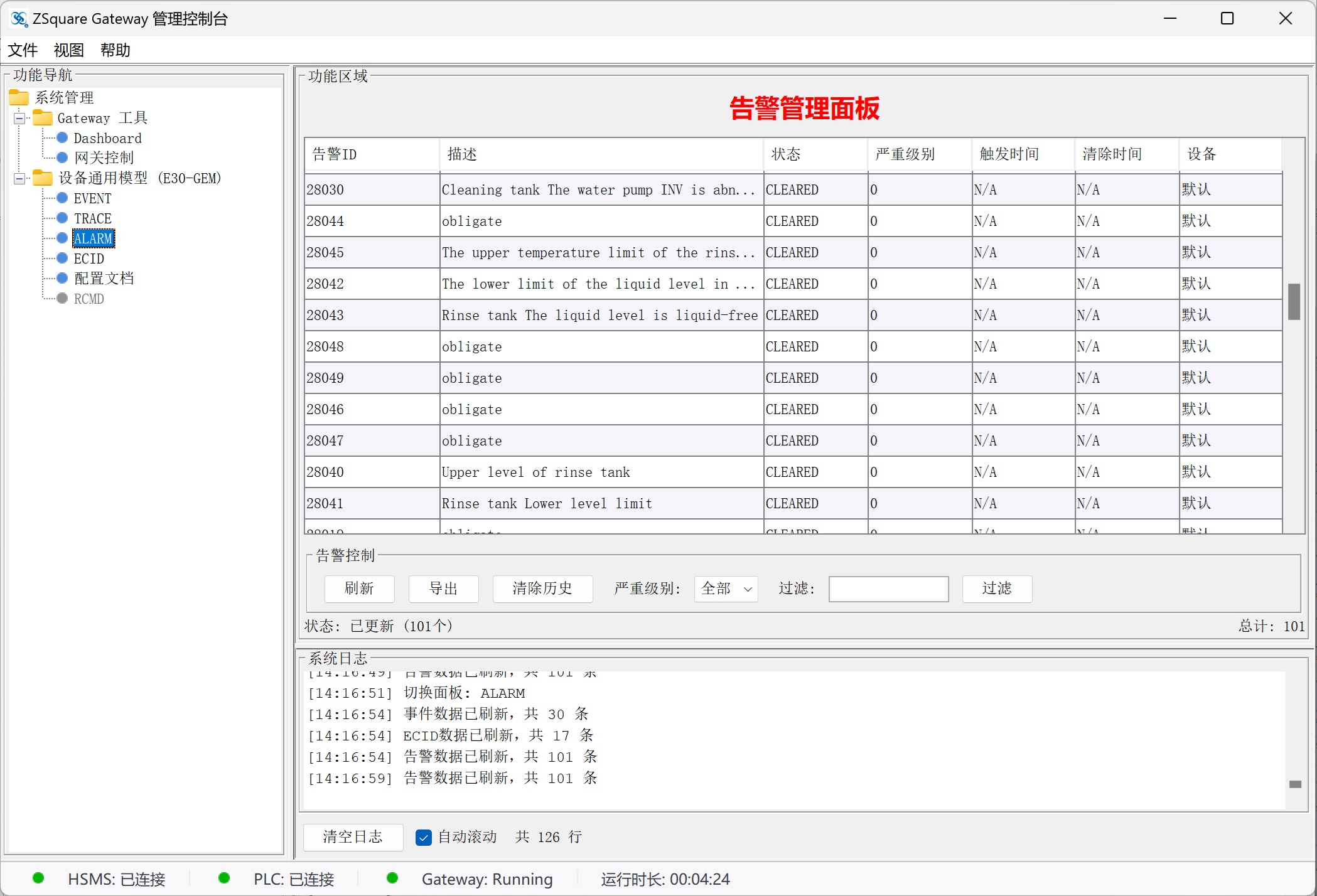

4.3 报警（Alarm / ALID）

设备报警的实时监控与历史记录：

• 报警ID（ALID）及名称
• 触发时间 / 清除时间
• 当前状态（触发中/已清除）
• 报警文本描述

（此处放报警列表截图）

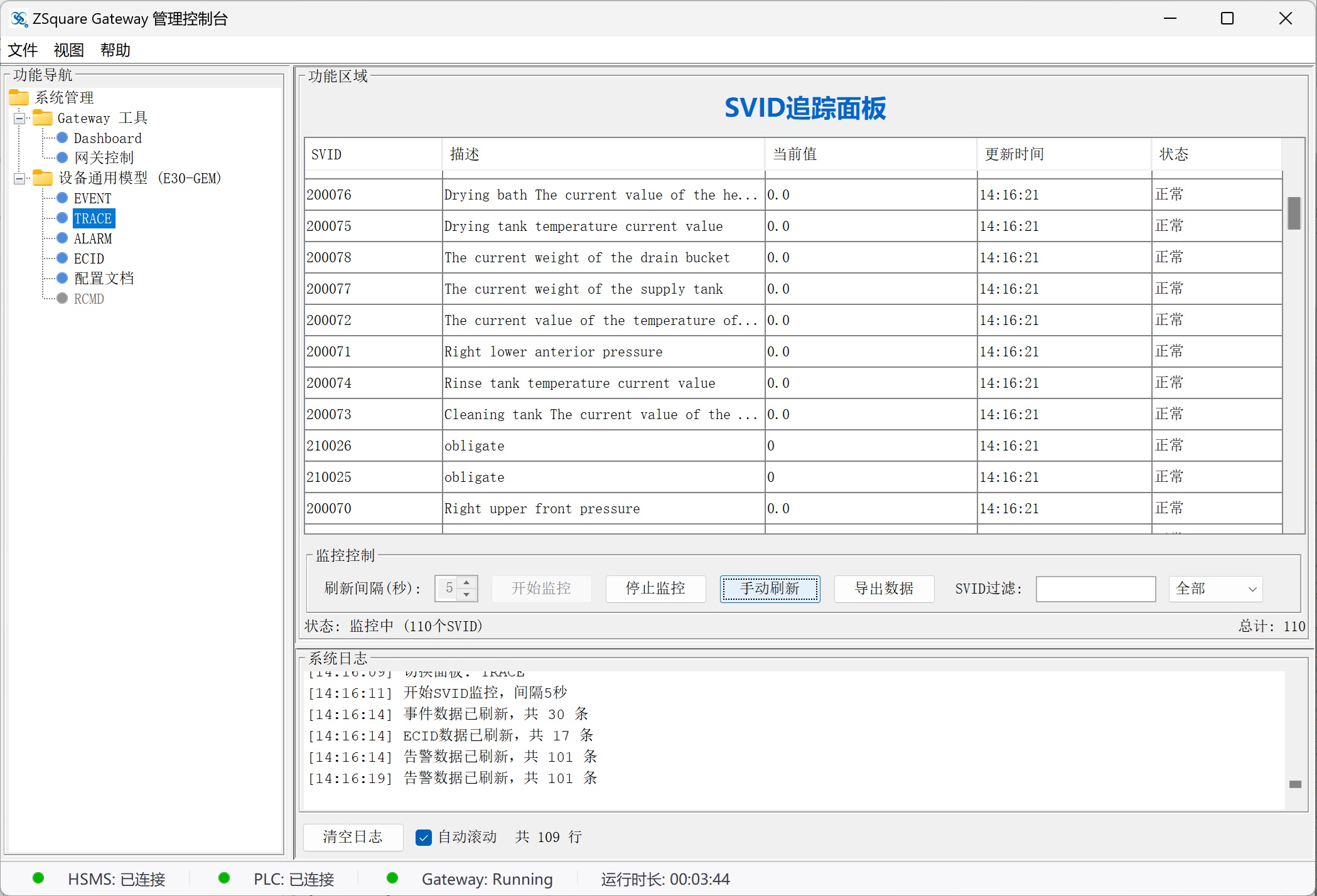

4.4 状态（Status / SVID）

PLC实时数据的直观展示：

• 变量ID（VID）及名称
• 当前值（实时刷新）
• 数据类型 / 单位
• 上下限阈值

（此处放状态列表截图）

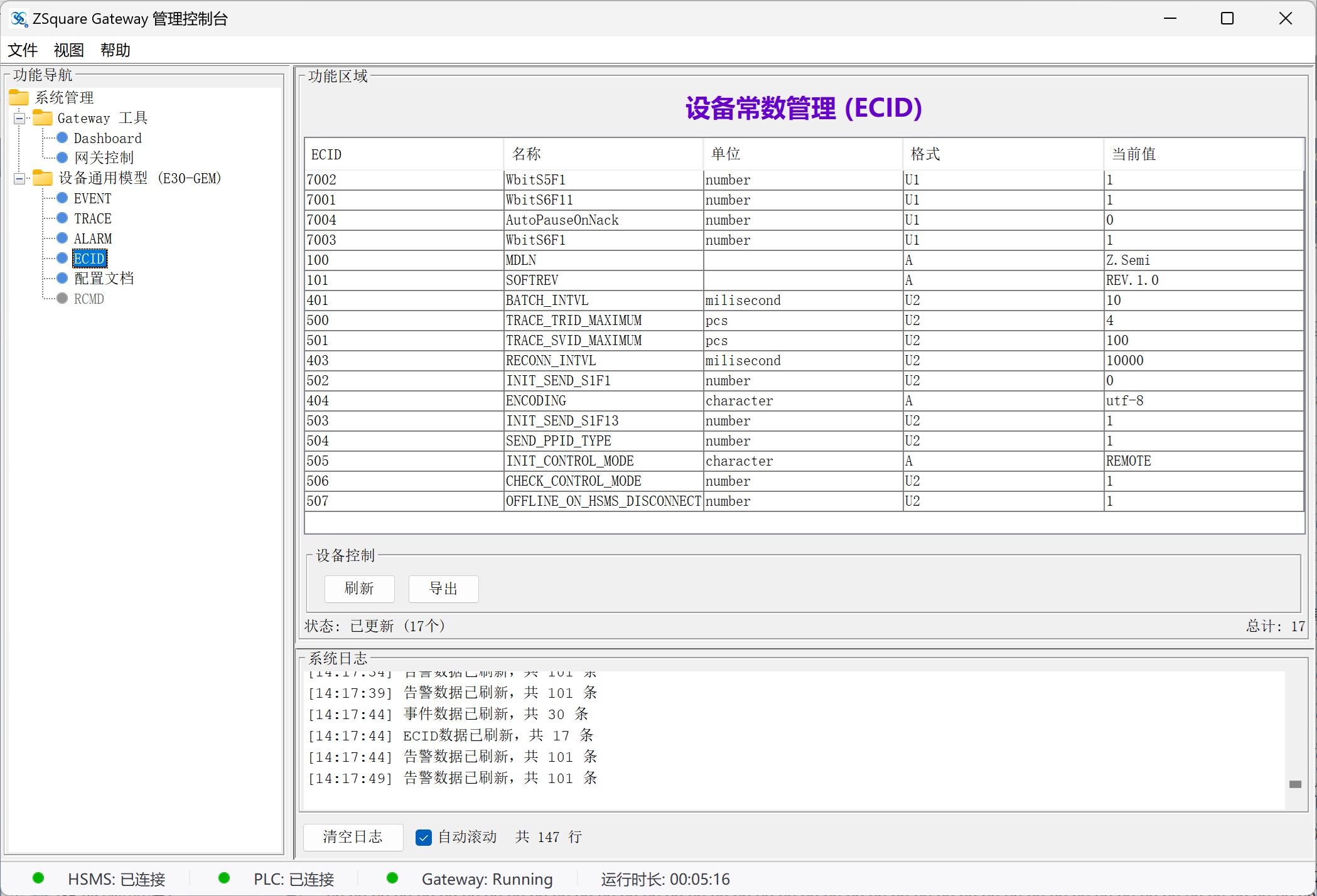

4.5 常量（Constant / ECID）

设备固定参数配置：

• 常量ID及名称
• 常量值（设备唯一标识、版本号等）
• 设备类型 / 型号 / 固件版本

（此处放常量列表截图）

五、部署与运行流程（示意）

1. 网关部署：Windows + JDK 11，程序包解压即用

2. 网络连接：网卡#2连PLC，网卡#3连EAP

3. 配置文件：PLC地址 ↔ SECS变量映射

4. 启动运行：网关自动连EAP、自动读PLC、自动转换上报

从安装到跑通，最快3天。

六、一句话总结

Z-Square PLC Gateway = 一个盒子 + 一套界面，让大部分品牌的PLC都能和半导体工厂的EAP对话。

七、其它

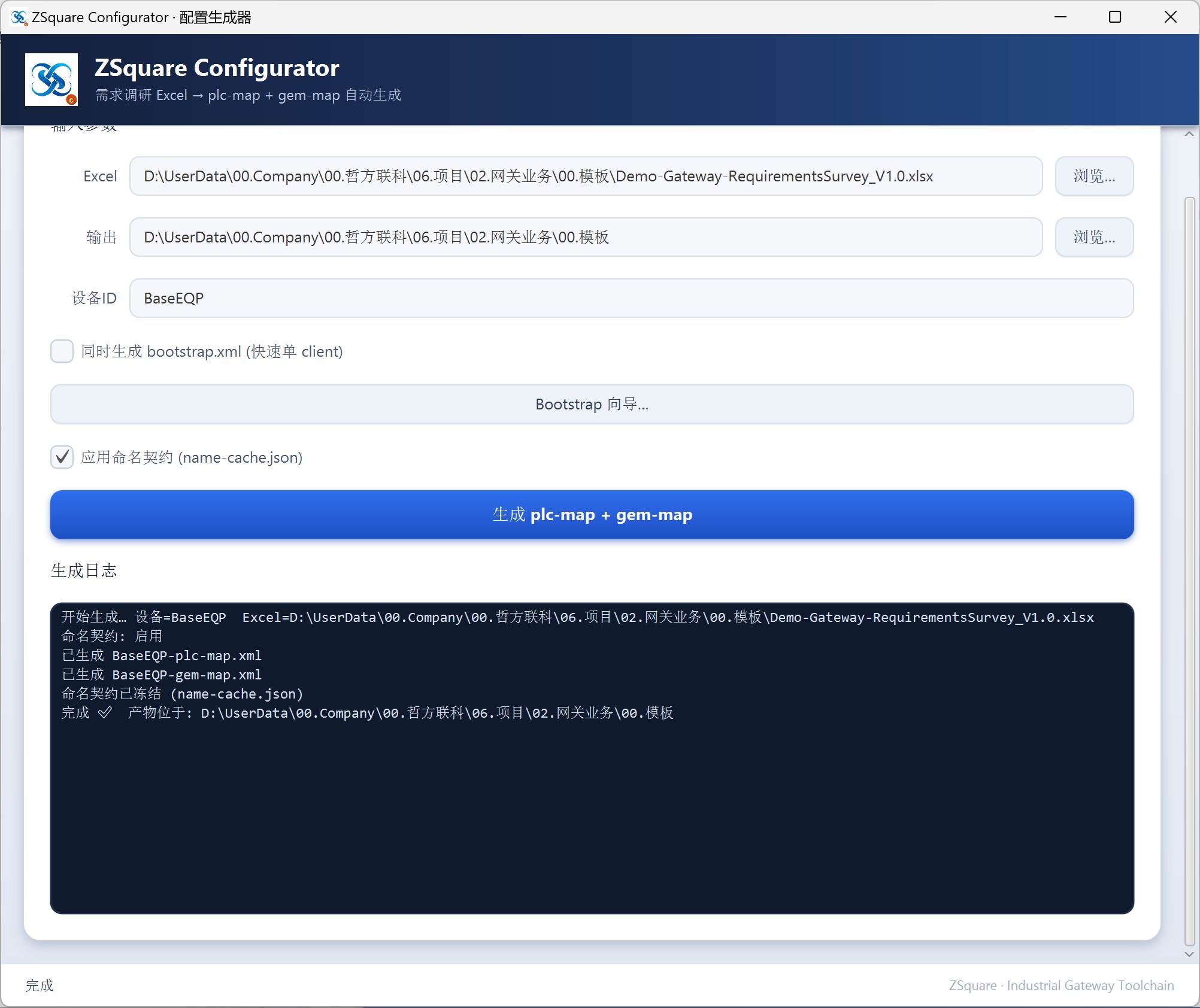

结合调研表 + 配置文档输出部分依赖于 configurator。
